步驟1：建立通信連接步驟2：為編程設備分配IP地址步驟3：修改CPU IP地址(可選)步驟4：下載程序1.為什么程序下載失敗? 2.為什么西門子plc S7-200 SMART上傳程序后塊丟失? 問題：S7-200SMART 西門子plc程序如何下載?

　　步驟一：建立通信連接

　　可以使用STEP7 Micro/WIN SMART通過以太網電纜將S7-200 SMART CPU連接到編程設備。 注意：一對一通信不需要切換。如果網絡中有兩個以上的設備，則需要交換機。 硬件連接(編程設備直接連接到CPU) 首先，將CPU安裝到固定位置; 其次，將以太網電纜插入CPU上端的以太網接口，如圖1所示。 最后，將以太網電纜連接到編程設備的以太網端口。

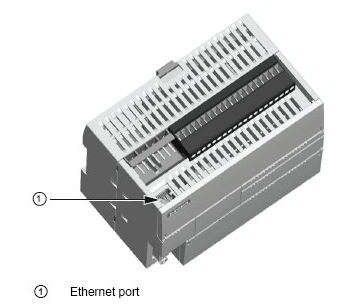

　　圖1以太網接口圖 在Micro/WIN SMART和CPU之間建立連接。 首先，在STEP 7-Micro/WIN SMART中，單擊“通信”按鈕(圖2)打開“通信”對話框(圖3);

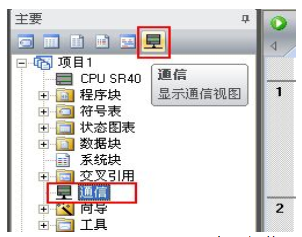

　　圖2. Micro/WIN SMART界面中的通信按鈕

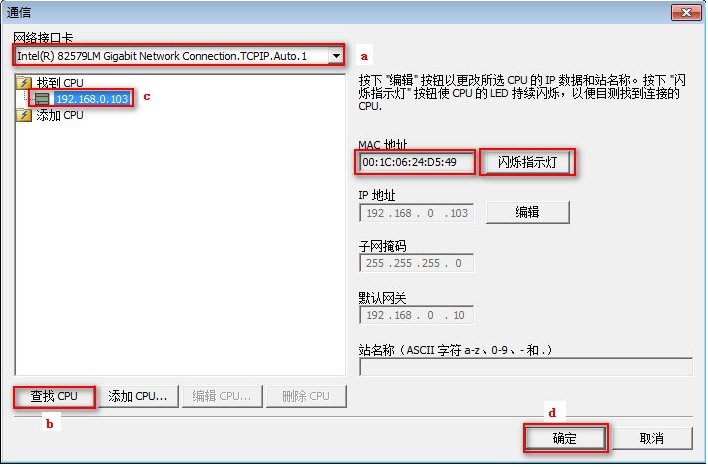

　　圖3.通信對話框 然后，執行以下操作： 一個。單擊網絡接口卡下拉列表，選擇編程設備的網絡接口卡。 灣雙擊“查找CPU”以刷新網絡上的CPU。 C。根據CPU的IP地址，在設備列表中選擇已連接的CPU。 d。選擇需要下載的CPU的IP地址后，單擊“確定”按鈕建立連接。 (只能選擇一個CPU與Micro/WIN SMART通信)。 注意：如果網絡中有多個設備，用戶可以在“通信”對話框左側的設備列表中選擇一個設備，然后單擊“閃爍燈”按鈕打開RUN，STOP和ERROR指示燈亮起CPU主體。識別CPU。您還可以使用“MAC地址”來確定網絡中的CPU。 MAC地址高于CPU上的“LINK”指示燈。

　　步驟二：為編程設備分配 IP 地址

　　如果編程設備使用板載適配器卡連接到網絡，則CPU的IP地址網絡ID和子網掩碼與編程設備的板載適配器卡必須匹配。 (網絡ID是IP地址的前三個八位字節，例如：192.168.2.77(粗體)，默認子網掩碼通常為255.255.255.0) 具體步驟如下(基于Windows XP SP3操作系統)： 打開“Local Area Connection Status”對話框，如圖4所示。 方法1：單擊“開始”按鈕 - >單擊“控制面板” - >雙擊打開“網絡連接” - >雙擊“本地連接” 方法2：單擊任務欄

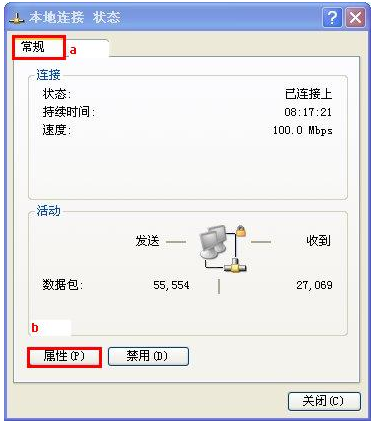

　　圖4.“本地連接狀態”對話框 單擊“屬性”按鈕，打開“本地連接屬性”對話框，如圖5所示;

　　圖5.“本地連接屬性”對話框 在“此連接使用以下項目”區域中，滑動右側滾動條，找到“Internet協議(TCP/IP)”并選擇它，單擊“屬性”按鈕打開“Internet協議(TCP/IP)屬性”對話框，如圖6所示;

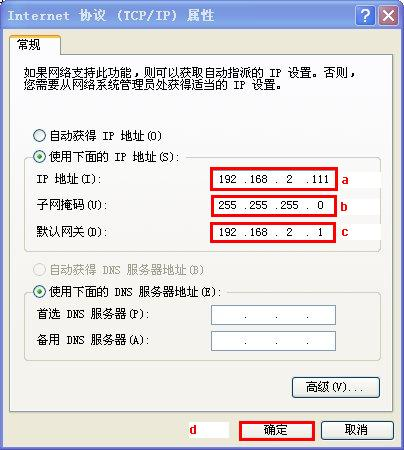

　　圖6“Internet協議(TCP/IP)屬性”對話框 選中 “使用下面的 IP 地址” 前面的單選按鈕然后進行如下操作： 一個。輸入編程設備的IP地址(必須與CPU位于同一網段); 灣輸入編程設備的“子網掩碼”(必須與CPU一致); C。輸入默認網關(必須是編程設備所在網段的IP地址); d。單擊“確定”按鈕完成設置。 注意：IP地址的前三個字節必須與CPU的IP地址匹配。下一個字節應該在'1-254'之間(避免0到255)，以避免與網絡上其他設備的IP地址重復。

　　步驟三：修改 CPU 的 IP 地址(可選)

　　在Micro/WIN SMART中，您可以通過系統塊修改CPU的IP地址。步驟如下： 單擊導航欄中的“系統塊”按鈕或雙擊項目樹以打開“系統塊”對話框，如圖7所示：

　　圖7. System Block按鈕 打開System Blocks對話框，如圖8所示：

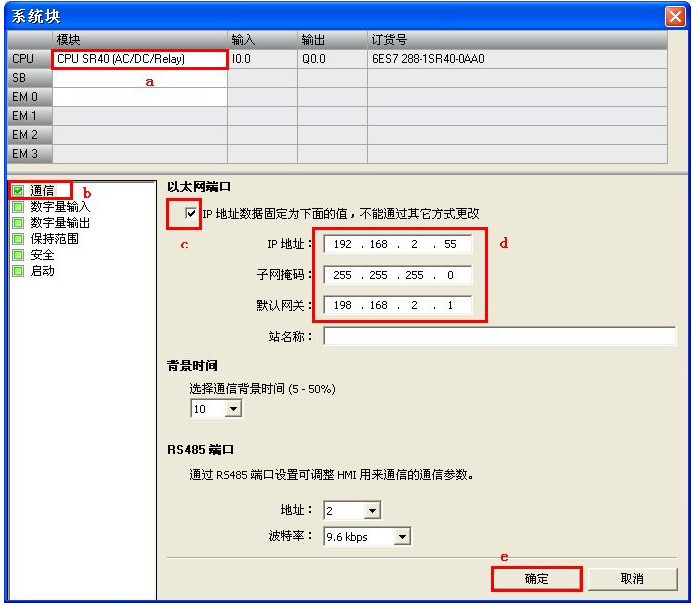

　　圖8.系統塊對話框 然后執行以下操作： 一個。選擇CPU類型(與需要下載的CPU類型一致); 灣選擇“通信”選項; C。選中“將IP信息存儲到項目中”; d。設置IP地址，子網掩碼和默認網關; 即單擊“確定”按鈕完成設置。 注意：由于系統塊是用戶創建的項目的一部分，因此IP地址修改僅在將系統塊下載到CPU時生效。

　　步驟四：下載程序

　　單擊Micro/WIN SMART中的“下載”按鈕，如圖9所示;

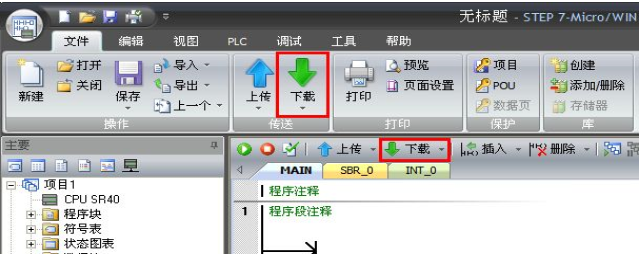

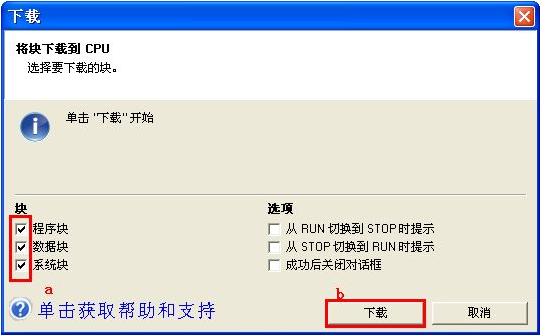

　　圖9. Micro/WIN SMART界面中“下載”按鈕的位置 打開下載對話框(圖10)并選擇要下載的塊(如果有“步驟3”，則必須下載系統塊以完成IP地址修改)，單擊“下載”按鈕進行下載。

　　圖10.下載對話框 注意：如果CPU正在運行，Micro/WIN SMART將彈出一個提示對話框，提示CPU切換到STOP模式并單擊“是”。

　　圖11.下載成功對話框 下載成功后，“下載”對話框?qū)@示“下載成功”。單擊“關閉”按鈕關閉對話框并完成下載，如圖11所示。 注意：如果用戶在完成通信設置(步驟1)后打開新項目文件然后下載，則會要求用戶重新建立通信連接設置。

　　1.為何程序下載不成功?

　　這個問題有很多原因，您可以按如下方式逐一檢查： 檢查硬件連接 如果網絡電纜連接正確，則CPU左上角的以太網接口上會出現“以太網狀態”指示燈“LINK”。此LED始終亮起，表示以太網連接成功。 檢查編程設備的IP地址是否與CPU的IP地址在同一網段。 編程設備必須與CPU位于同一網段。為西門子plc S7-200 SMART CPU預設的IP地址為192.168.2.1。 通信參數不匹配 如果下載系統塊，請注意用戶項目系統塊中的CPU類型是否與實際CPU類型匹配。如果不匹配，將報告錯誤。

　　2.為什么 S7-200 SMART上傳程序后程序塊丟失?

　　如果上傳過程中沒有錯誤，但打開上傳程序后，只能看到主程序或只看到部分程序，如下圖a。所示，可能是因為其他塊未打開，你可以點擊b。程序塊文件夾，選擇要查看的塊，雙擊打開。

　　圖11.下載成功對話框注意：為了確保程序的完整性和有效性，建議備份源程序，因為即使程序可以上傳，也有程序上傳不完整的風險，例如非特殊情況。不建議上傳的程序。 3.編譯程序時為什么沒有錯誤，但下載時會出現錯誤?有時，當用戶編寫的程序離線編譯時，沒有錯誤，但下載時，會遇到圖12所示的下載錯誤中顯示的錯誤消息，下載過程將終止。

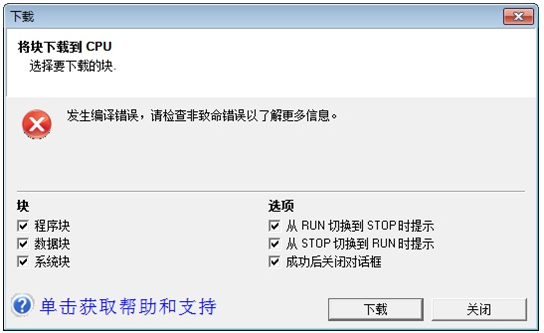

　　圖12.下載編譯錯誤發生上述錯誤是因為程序使用的資源超出了S7-200 SMART CPU范圍，例如：西門子plc S7-200 SMART CPU只有1024個上升沿P或下降沿著N命令資源，如果用戶在程序中使用超過1024，則會遇到錯誤消息。有關如何查看CPU信息的詳細信息，請參閱硬件診斷或診斷方法。

　　總結：以上就是西門子plc s7-200 smart編程過程中經常用到的問題和操作順序,我們?yōu)榭蛻籼峁﹑lc、觸摸屏以及組態軟件全型號產品的選型、訂購、售后一站式服務。如您有任何電氣自動化控制系統以及產品相關問題，請聯系我們的在線客服或者熱線電話，我們定為您竭誠服務!
