在現代的社會，世界上很多國家對于水電站的利用有很大的浪費，菲尼克斯plc能把大多數國家發電站節能減排作為國家發展目標，由于其可再生能源和無污染，低運行成本，高效率和靈活性以及容易的電力峰值，水力發電已成為各國優先發展的首選。

　　隨著工業自動化的發展，從有人到無人看管;從水利信息自動化到無人值守的水電站，到連接智能變電站，這將是智慧電力的重要發展方向。

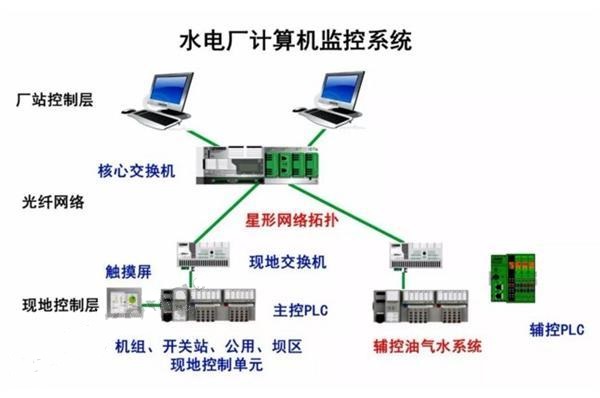

　     目前水電廠計算機監控系統按目標設計，采用開放式網絡系統結構，包括：主控層，通信層和現有地層，主控制層和通信層(工廠級控制單元)通常由積分器提供。當前的底層，也稱為本地控制單元(LCU)，具有保護，測量和控制的所有功能，并遵循相對獨立和動作可靠性的原則，不依賴于通信網絡和管理主機。并且保護功能符合一些標準要求。

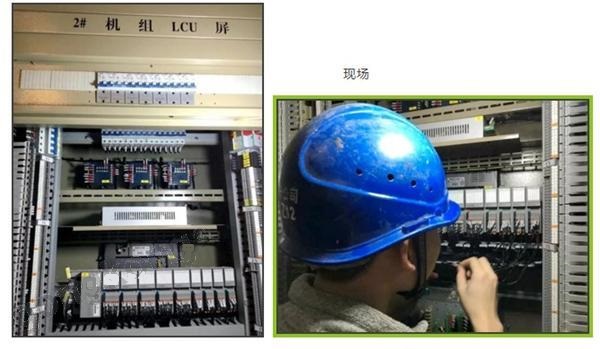

　    湘岳水電站的本地控制LCU由菲尼克斯電氣提供。每個單元LCU使用2套Phoenix plc大型PLC-AXC3050;公共和開關站LCU采用1套Phoenix Electric中型PLC-AXC1050;輔機(泵站)LCU采用4套Phoenix PLC小型PLC-INLINE131; SOE模塊采用Phoenix Electric高速AXLDI32點模塊;本地LCU和主控層均采用MODBUS-TCP通信協議。

　    香碧瑞水電站位于山區，施工面積小;進水量受季節變化的影響很大，項目在春季實施，因此施工進度要求迫在眉睫。由于菲尼克斯電氣的產品和技術的特點，電氣工程技術人員只需花費15天的時間了解過程，協助集成商進行編程和調試，并與上層協調，直到電站連接到電網。無論是安裝公司還是甲方人的技術，我都很欣賞鳳凰。

　　菲尼克斯plc控制系統用于水電建設：

　　1、Phoenix Contact CPU模塊，集成電源，網絡端口，以及各種網絡協議等硬件和軟件功能，這種集成設計可以節省大量的選擇，設計等煩惱，減少中間環節，提高設計和應用可靠性;

　　2、本項目使用的三種不同性能控制器與Modbus TCP客戶/服務器功能集成，非常便于與主流計算機監控水電行業上層平臺進行通信。對于菲尼克斯單元CPU控制器，如3050控制器，它可以與多達32個設備進行Modbus TCP/ip通信，這有利于集成解決方案設計;

　　3、IO擴展功能很強大，可以擴展到64個模塊，對于需要增加現場IO點數，可以輕松解決;

　　4、本項目菲尼克斯plc采用PC WORX編程開發環境，開發界面可選擇全中文界面，vb編程語言，通過SFC編程語言可視化顯示啟動，關機等過程狀態，一目了然，此外，PC WORX還提供其他方便的功能，例如：監控/調試界面，用于顯示變量狀態，覆蓋/strong制變量或配方;斷點，單步;實時邏輯分析儀;程序如修改，修改在線安裝等，易于學習，直觀方便編程和調試人員;

　　5、系統IO模塊全部通過串聯連接，可以預接線或快速現場連接，無需適配器端子，簡單，省力，可靠。

　　6、支持各種IT技術，實現IT和OT的集成。

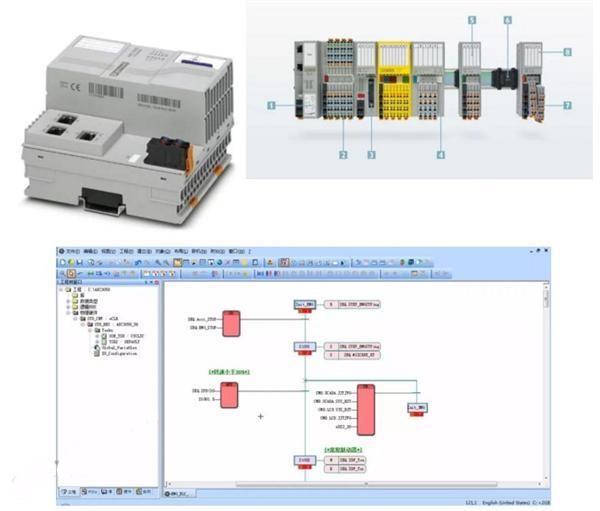

　　AXC3050控制器

　編程接口

　　眾所周知，水電站的發電能力一方面取決于上游供水量，另一方面取決于電力負荷的需求。因此，水電站需要服從電網調度。因此，水電站的最大控制需求來自改變的電網調度。從0需求到滿足，這種需求是動態的，準備就緒，這就是我們所說的峰值和頻率調制。因此，控制系統需要對這些要求做出可靠的響應，并且需要在規定的時間內響應這些要求，并且執行順序控制當然越短越好。菲尼克斯plc電氣保證對plc控制系統的可靠性和安全性。

　　菲尼克斯電氣提供的Axio系列plc控制系統，對CPU模塊和IO模塊的抗沖擊性性能很高，同時采用直插式端子連接，無需轉移，無需螺釘，抗振性能可達5g，充分消除了電站啟停時振動產生的不可靠沖擊，它可以在-25°C~60°C的環境中長時間穩定運行。通過EN 61000-6-2的抗電磁干擾測試，認證標準可達到A級，在10V/m的電場強度范圍內可以穩定運行，非常適合復雜的電磁場水電站場地環境。

　　本項目使用的Phoenix Contact AXC 3050 PLC控制器性能強大：CPU頻率為1.3GHz，位處理能力(1Kbit)僅為1μs，并且有三個獨立的網絡端口。此外，本地總線采用Phoenix AXIO背板總線技術，處理速度可達100M，包括4M程序存儲器和8M數據存儲，可確保整個下位控制系統快速響應上限要求并快速收集現場發信號到上方位置。

　　現代水電站的設計要求無人值守或代表性不足。因此，除了高度自動化之外，監控系統易于維護和調試。例如，Phoenix Contact的控制系統可以使維護和調試工作變得簡單。 ：

　　1、控制器可以擴展SD卡。 SD卡存儲IP地址和程序信息。無需設置控制器。可以通過直接插入原始SD卡來啟動。

　　2、串口通訊，可供下載程序，以及啟動和關閉菲尼克斯plc。　　

       水電作為可再生能源，在世界各國廣泛使用，目前，水電作為一種成熟的能源形式，一方面朝著智能化的方向發展，另一方面朝著可靠的電力傳輸方向發展。由于中國的電網是骨干電網，水力發電的不穩定性將影響骨干網的電力傳輸。因此，國家正在推動抽水蓄能電站，以確保水電的使用;另一方面，發電站智能電網的興起智能化也提出了諸如IEC61850協議的使用等要求。

　　總結：菲尼克斯plc電氣可以提供符合IEC61850協議的控制器和IO產品和技術，以滿足智能電站的需求。如果大家有水電站這方面的問題，歡迎咨詢?nèi)莞须姎?
