一、開關電源電路包括：

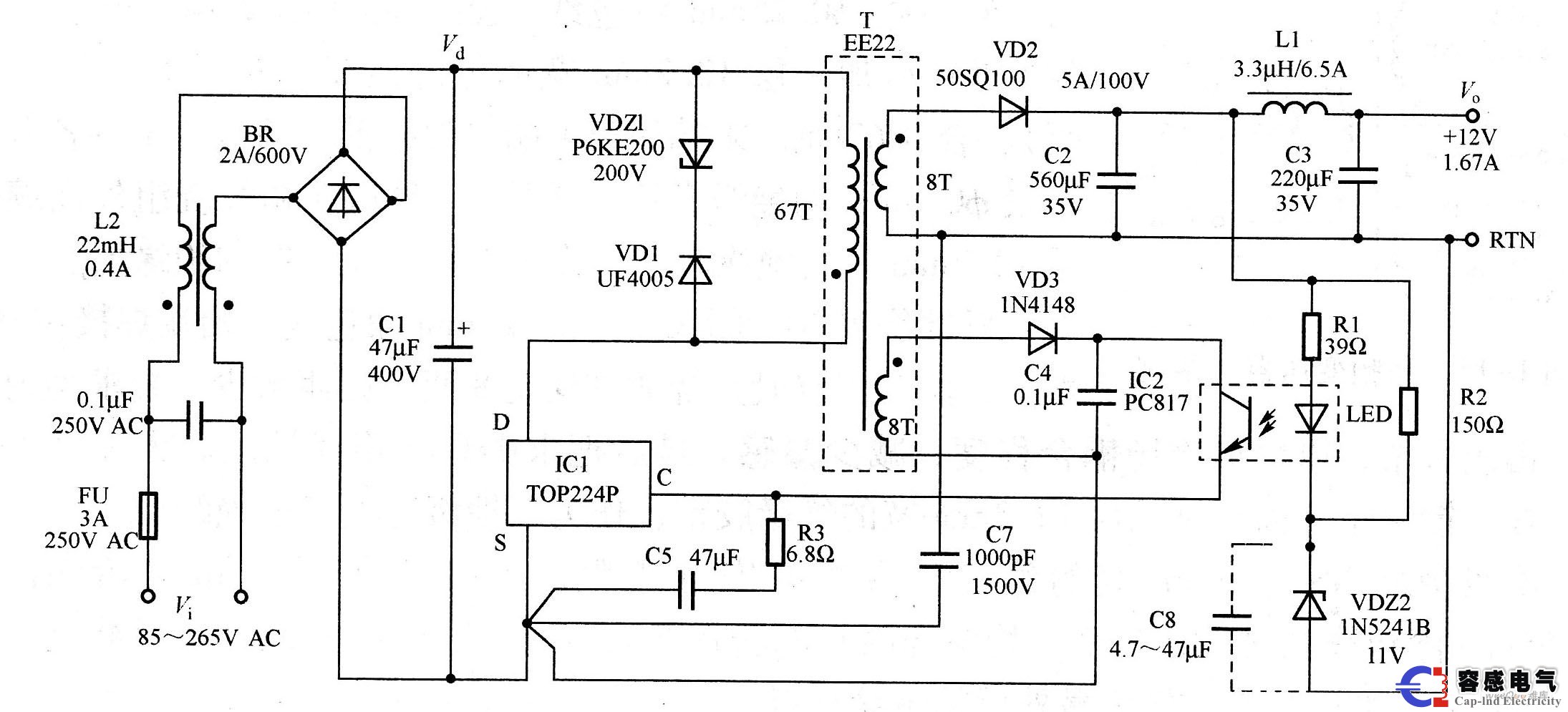

　　西門子plc技術交流開關電源主電路由輸入電磁干擾濾波器、整流濾波電路、功率轉換電路、pwm控制器電路、輸出整流濾波電路組成，輔助電路具有輸入過電壓保護電路、輸出過電壓保護電路、輸出過電流保護電路和輸出短路保護電路。

　 二、輸入電路原理及共用電路：

　　1、AC輸入整流濾波電路原理：一個雷擊保護電路：F1，F(xiàn)2，F(xiàn)3和FDG1組合物：當由雷擊和功率，電路MOV1，MOV2，MOV3產生高電壓。當壓敏電阻兩端的電壓超過其工作施加電壓時，其電阻降低，使得在壓敏電阻的高電壓的能量消耗。如果電流過大，F(xiàn)1，F(xiàn)2和燃燒的F3，保護后級電路。 2、輸入濾波器電路：C1，L1，C2，C3doubleπ型濾波器網絡是主要的電磁噪聲抑制和噪聲信號的輸入功率，以防止干擾功率，還可以防止對電網雜質高頻噪聲波本身。當接通電源，充電C5回應。由于大的瞬時電流，加入(熱敏電阻)的RT1可以有效地防止沖擊電流。由于在完整的電阻RT1消耗的瞬時功率，隨著時間的推移，降低溫升后的電阻RT1(RT1是負溫度系數分量)，所消耗的能量是在這個時候，它的電路可以正常地操作非常小。整流器和濾波器3：BRG1整流交流電壓，由C5過濾后，得到純的直流電壓。如果容量C5變小，產量將增加交流紋波。

　　在啟動時，由于C6的存在，Q2不開啟，電流通過RT1循環。當C6上的電壓充電到調節值Z1時，Q2接通。如果C8泄漏或下一級短路，RT1上電流產生的電壓降在啟動時增加，Q1接通，Q2網壓不接通，RT1在短時間內燒壞。保護后電路。

　 三、功率轉換電路：

　　圖1中，MOS晶體管的工作原理：絕緣柵場效應晶體管是最廣泛使用的MOSFET(MOS晶體管)，其使用該半導體的工作電極表面的音響效果的。因為它的柵極處于非導通狀態時，輸入電阻可被大大提高到105歐姆。源電壓幅值的改變在半導體表面上感應電荷的量，從而控制漏極電流 - 使用MOS晶體管的柵極。

　　2.工作原理：”Z1“通常將mos晶體管的gs電壓限制在18v或更低，從而保護mos晶體管。q1的電網控制電壓為鋸齒波。占空比越大，q1導通時間越長，變壓器儲存的能量越多。當Q1斷開時，變壓器通過D1、D2、R5。R4和C3釋放能量，達到磁場復位的目的，為變壓器能量的下一次存儲和傳輸做好準備。集成電路根據輸出電壓和電流調整6針鋸齒占空比，使整機輸出電流和電壓穩定。

　 四、輸出整流與濾波：

　　1、正向整流電路：T1為開關變壓器，其一、二次極同相。

　　2、反激整流電路：T1為具有主極與二次極相反相位的開關變壓器。L1是連續電流電感器，R2是虛擬負載，C4、L2和C5構成了一種類型的濾波器。

　　如圖3所示，同步整流電路：工作原理：當變壓器的上端是正的，電流由C2，R5，R6和R7形成的導通時，電路回路，整流器的Q2。由于反向偏置電壓時，Q1門已關閉。當變壓器次級的下端為正時，電流導通由C3，R4和R2導引，Q1為連續流動管。由于反向偏置電壓，Q2柵極關。 L2是一個串聯電感器，C6，L1和C7形成一個π型濾波器。 R1，C1，R9，和C4是尖峰電路。

　 五、穩壓回路原理：

　　工作原理：當輸出U0上升時，當電壓除以采樣電阻R7、R8、R10和VR1后，U13引腳的電壓升高。當它超過U12引腳的參考電壓時，U11引腳輸出一個高電平，Q1開著，光耦合器OT1發出光。二極管發光，光電晶體管接通，UC 38421引腳的電位相應較低，從而改變了U16引腳的輸出占空比，降低了U0。當輸出U0減小時，U13引腳電壓減小。當它低于U12引腳參考電壓時，U11引腳輸出一個低電平，Q1不導電，OT1 LED不發光，光電晶體管不導電，UC 38421引腳電位上升。高，所以變化在U16引腳輸出占空比增加，而U0下降。輸出電壓保持穩定。調整VR1可以改變輸出電壓值。反饋電阻的電容誤差、漏電、虛擬焊接等都會產生自激振蕩，其故障表現為波形異常、空載、空載振蕩、輸出電壓不穩定。
